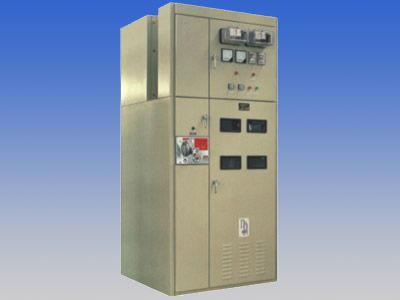

XGN2-12~24箱型固定式金属封闭开关柜

　　XGN2 -12 箱型固定式金属封闭开关设备是由西安高压电器研究所开发和研制的高压成套开关设备。设备所用重要一次元件均属重新设计，与 GG-1A (F) 型开关柜相比具有较高的绝缘水平和防护等级百度关键词潍坊设计，内部不采用任何情势的相间和相对地隔板及绝缘气体；二次回路不采用二次插头 （ 即不管设备在何种状况下，珍爱和控制回路是始终贯通的）；产品各项指标吻合GB3906《3～35kV 交流金属封 闭开关设备》和国际标准 IEC298 号出版物及机械电力两部对“五防”的要求百度网站排名河北人事考试中心，产品适用于 3～10kV单母线，单母线带旁路体系中作为接受和分配电能的高压成套设备。

■ 开关柜技术参数

序号 项 目 单位 技术交流参数 1 额定电压 kV 3 6 10 2 最高工作电压 kV 3.6 7.2 12 3 额定电流 A 5～3000 4 额定开断电流 kA 20 25 31.5 40 5 额定短路关合电流 kA 50 63 80 100 6 额定短路动稳固电流 kA 50 63 80 100 7 额定热稳固电流 kA 20 25 31.5 40 8 额定热稳固时间 S 4 9 防护等级   IP2X 10 母线体系   单母线、单母线带旁路 11 操作体例   电磁式、弹簧储能式 12 形状尺寸（宽×深×高） mm 1100×1200×2650（1250A以下）
1200×1200×2650（1600A以下） 13 重量 kg 1000

■ 真空断路器技术参数

项目 ZN28-10 ZN63A-12 额定电压 kV 20 25 31.5 40 额定电流 A 10 最高电压 kV 630~1250 630~1600 1250 1600
2000 2500 1600 2000
2500 3150 额定短路开断电流 kA 20 25 31.5 40 额定关合电流
额定动稳固电流 kA(峰值) 50 63 80 100 额定热稳固电流 kA(有用值) 20 25 31.5 40 热稳固时间 S 4 额定短路开断电流开断次数   50 30(50) 额定操作顺序   分-0.3S合分-180s-合分 (分-180s-合分-180s-合分) 燃弧时间 ms 20 真空灭弧室真空度 Pa 不低于6.6×10-4 额定绝
缘水平 1min工频耐压
kV 42 雷电冲击耐压 kV 75 机械寿命 次 10000
