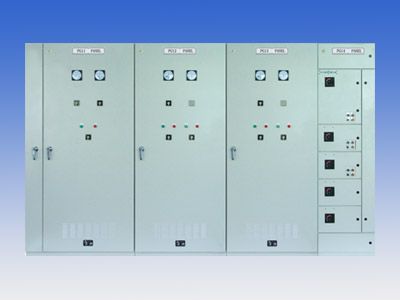

SML（SMCC）型配电柜（低压成套开关设备）适用于三相交流 50Hz 额定工作电压 660V 及以下的低压配电体系中，具备配电和控制、珍爱等功能，吻合以下标准：GB 7251.1-1997《低压成套开关设备和控制设备》、IEC 439-1: 1992《低压成套开关设备和控制设备》JB/T 9661-1999《低压抽出式成套开关设备》
■ 产品结构特点
□ SML（SMCC）型配电柜采用角钢焊接或型钢拼装两种体例， 柜架和外壳均有充足的机械强度和刚度浙江人事考试网，能承受所安装元件及短路时所产生的机械应力和热应力，确保吊装运输不影响设备性能。
□ 产品采用静电粉体涂装关键字排名，确保防腐蚀性。
□ 产品开有透风孔，确保散热优秀。
□ 为防止触及母线等带电物体，成套设备中采用隔板（金属隔板或绝缘隔板）进行隔离， 其中受电柜和馈电柜中亦可采用内门隔离网站关键词优化河北塑料托盘，操作人员操作时，不会触及母线的伤害。
□ 柜体中三相母线置于柜体的上部，出线电缆置于后部出线室， 其中母线设置尽量避免足以引起较大涡流损耗的磁性通路。
□ 母线和导线的颜色及排列均吻合GB/T 2681的规定。
□ 抽出单元有三个显明的位置：连接位置、试验位置、星散位置， 星散位置时主电路接插件裸露带电部分与垂直母线或静触头的隔离距离不小于20mm。
□ 抽出单元一次、二次均采用接插件（其中一次接插件电流可达630A）额定电流值小的馈电单元和所有控制单元均可制作成抽出单元，方便测试和维护。
重要技术参数
额定工作电压：
a．主回路 AC220V、AC380V
b．辅助回路 AC110V、AC220、AC380、DC24V、DC110V、DC220V
额定电流：
水平母排额定电流 6300A、5000A、4000A、3150A、2500A、2000A、1600A、1250A、1000A、800A、630A，
垂直母排额定电流 3150A、2500A、2000A、1600A、1250A、1000A、800A、630A、400A
水平母线额定短路耐受强度为：80kA/176kA
垂直线额定短路耐受强度为：50kA/105kA
主开关的分断能力：80kA、65kA、50kA
馈电柜单列回路数：1~9
控制柜单列回路数：2~9
馈电柜和控制柜中珍爱开关的分断能力：50kA、35kA、25kA、10kA
外壳防护等级：IP30
SML（SMCC）通常选用以下形状尺寸：
高（H）：2350、2200、2000、1800
宽（W）：1200、1000、800、600；
深（D）：1500、1200、1000、800、600
柜体形状尺寸重要依据整个体系的主开关额定电流和MCC控制单元的复杂程度来选择。
□ 受电柜采用6300A的ACB（空气断路器）时网站排名优化，其水平母排规格为10t*120*4/相，柜体宽度为1200。
□ 馈电单元柜体宽度为1000或800。
□ 控制单元柜体宽度为1000、800或600。
□ 高度一样平常采用2200成都人事考试网，还可采用2350，以增长电缆走线空间，方便客户施工。采用2000、1800的目的在于应对客户现场高度受到建筑限定或整个体系的单元数很少时。
□ 深度一样平常采用1200，还可采用1500，以增长电缆走线空间，方便客户施工。采用1000、800、600的目的在于应对客户现场深度受到建筑等限定时。
□ 中性母线的截面按大于或等于主母线的1/2选取。
□ 接地母线的截面大于或等于主母线的1/4，主母线截面≥800 mm2 时，选取200mm2。
□ SML（SMCC）共拟订了86个标准方案
根据用途分有以下方案：
受电、联络、馈电、直接启动、可逆启动、星三角启动、减压启动、无功补偿、分路单元。
□ 功能单元中抽屉高度规格有：200、300、400、600、800、900、1200、1400、1800，每列最多有9 个单元。
□ 特别结构说明：
柜体采用型钢拼装的体例时，用螺栓连接，具有模数话结构，在单列中可形成200、300、400、600高抽出式单元，和 800、900、1200、1400、1600、1800 高的固定式单元。 抽出式单元一次接插件最大电流可达630A，馈电和控制单元均可制作成抽出式。
