■ 用途

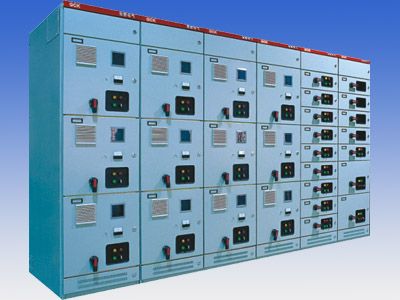

GCK 电动机控制中间（MCC）和 GCL 动力配电中间（PC），适用于发电厂、变电站、工矿企业等电力用户作为交流 50Hz，最大工作电压至660V体系中，作为动力配电、电动机控制等配电设备的电能转换分配控制之用。
■ 特点
本系列产品具有分断能力高、动稳固性好、结构先辈、合理、电气方案切合现实，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，形状美观，防护等级高，安全可靠，维护方便等好处。本产品吻合 IEC439 和国家标准 GB7251.1-1997《低压成套开关设备和控制设备》及其它相干标准的要求。
■ 结构特性
本系列产品的基本柜架为组合装置式结构，柜架的悉数结构件通过螺钉紧固互相连接成基本框架百度排行，再按必要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完备的开关柜，本柜有下列特点：
□ 框架采用型钢材，螺栓连接无焊接结构从而避免了焊接变形和应力辽宁人事考试网站，进步了安装精度。
□ 框架及零部件安装孔按模数 E=25mm 转变。
□ 内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
□ 在动力中间（PC）进线柜内淄博网站建设，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的 CW1、RMW1、HLW1、HA 等系列，也可根据用户必要配置国外电气公司生产的各种断路器，如：ABB 公司生产的 F 系 列断路器，以及其它智能化断路器。
在一样平常情况下九寨沟旅游包车，PC 单元带有翻排的主电路 (包 括母联)，额定电流在 630A~1600A时，占有一个形状尺寸为800×1000×2200(宽×深×高)的柜体。没有翻排的主电路占有一个形状尺寸为 800×800×2200(宽×深×高) 的柜体。额定电流在1600A~3200A时，占有一个形状尺寸为1000×1000×2200 (宽×深×高) 的柜体。没有翻排的主电路占有一 个形状尺寸为1000×800×2200（宽×深×高）的柜体。动力中间（PC）馈电柜结构与进线柜相似，馈电电流在630A~ 1600A时， 一个1000×1000× 2200( 宽×深×高) 的柜体可装二个回路，为上下布置安装。
□ 电动机控制中间（MCC） 开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平 母线区域下面为抽屉功能单元区域，该区域的宽度 为600mm，安装抽屉功能单元区域的高为1800mm， 当柜体为靠墙安装时， 柜的左部为功能单元区域， 右部有一个200mm 宽的电缆出线区域，柜体形状尺寸为800×500×2200 (宽×深×高)，当柜体为离墙安 装时，柜体宽度为600mm，电缆出线区在柜体的后部，柜体的形状尺寸为600×800(1000) ×2200(宽×深×高) 。 柜体深 度有800和1000二种， 我们建议用户选用1000深的柜体，以与PC 柜深度同一烤蓝钢带，当抽屉抽出柜外时，柜内带电部分不外露，安全可靠
□ 抽屉功能单元与门由开关的操作机构进行机 械联锁，开关在合闸位置时门打不开， 并且操作机构可采用外加挂锁锁定在合闸或分闸位置。功能单 元隔室之间用金属板分隔，抽屉具有优秀的互换性， 并具有工作位置， 试验位置和星散位置。当抽屉推到某个位置时，抽屉主动定位，此时可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置网络营销， 抽屉抽出柜外时还具备防脱落功能。
□ 在电容补偿、计量等固定式方案的柜体与抽 屉式柜体具有同样的表面造型，同样的水平母线位 置。 从而保证了抽屉式与固定式柜体能够并排使用。
□ 母线体系：柜体的母线采用三相五线制，水 平母线额定电流在 1600A及以下时采用单母线，水平母线额定电流在 1600A以上时采用双母线，柜与柜之间的水平母线采用连接块搭接，垂直母线采用镀锌 板封闭，内部用隔板限定电弧扩散，中性母线设置 在柜顶部的前部，珍爱母线（PE）设置在柜底部，并与柜体的隔板、门相连，从而保证了接地延续性。
□ 在不降低外壳防护等级的情况下，开关柜底 部和顶部设有天然透风窗口。
□ 柜体外壳防护等级为IP30。
■ 开关柜的重要技术参数
