装配用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电体系的动力、配电和电动机控制中间、电容和电动机控制中间、电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中间和电动机控制中间等电力使用场应时能知足与计算机接口的特别必要。

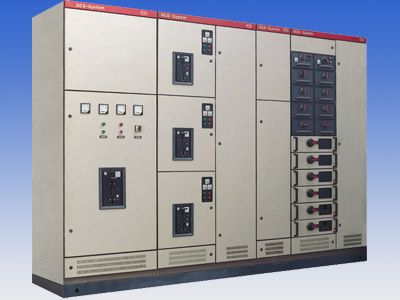

装配是根据电力部主管上级、广大电力用户及设计部门的要求，为知足赓续发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等必要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、动热稳固性好、电气方案天真、组合方便、系列性实用性强、结构新鲜、防护等级高等特点。可以作为低压抽出式开关
柜的换代产品使用。装配吻合IEC439-1《低压成套开关设备和控制设备》 、GB7251.1-1997《低压成套开关设备和控制设备》等标准。
■ 结构特点
□ 装配的主构架采用型钢，构架采用拼装和部分焊接两种结构情势。主构架上均有安装模数孔 E=20mm。
□ 装配各功能室严酷分开河北人事考试中心网，其隔室重要分为功能单元室、母线室、电缆室，各单元的功能作用相对自力。
□ 装配没有采用将水平主母线置于柜顶的传统设计，使电缆室上下均有出线通道、 解决了老产品无法上出线的难题。
□ 功能单元
⑴一个抽屉为一个自力功能单元。
⑵抽屉分为二分之一单元、一单元、二单元、三单元四个尺寸系列。回路的额定电流在400A及以下。一个单元抽屉的尺寸为：160（高）×560（宽）×410（深），二分之一单元抽屉的宽为 280，二单元，三单元仅以高度做二倍、三倍的转变，其余尺寸均统一单元。
⑶功能单元的抽屉可以方便地实现互换。
⑷装配的每柜内可以配置 11 个一单元的抽屉或22个二分之一单元的抽屉。
⑸抽屉进出线根据回路电流大小采用不同片数的统一规格片式接插件，一样平常一片接插件≤200A。
⑹二分之一抽屉与电缆室的转接，采用背板式结构的转接件。单元抽屉与电缆室的转接采用棒式结构的转接件。
⑺抽屉面板有合、断、试验、抽出等位置的显明标志。抽屉设有机机械联锁装配。
□ 馈电柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆隔室内电缆的连接通过转接件或转接铜排实现，既进步了电缆的使用可靠性，又极大的方便了用户对电缆的安装与维修。电缆隔室有二个宽度尺寸（240mm 或 440mm）或供选用，视电缆数量，截面和用户安装维修方便的要求而定。
□ 装配的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对。能知足主动化用户和与计算机接口的必要。
□ 考虑到干式变压器使用的通俗性、安全性和油浸变压器的经济性，装配既可以方便地与干式变压器组成一个组列四川成都人事考试网app开发，也可以与油浸变压器低压母线方便连接。
□ 以抽屉为主体，同时具有抽出式和固定式，可以混合组合优化网站，任意选用。
□ 装配按三相五线制和三相四线制设计，设计部门和用户可以方便地选用 PE+N 或 PEN 体例。
□ 柜体的防护等级为IP 30和 IP 40，可以按用户必要选用。
■ 重要技术数据
1、额定绝缘电压 交流660（1000）V 2、额定工作电压 主电路 交流380（660）V 辅助电路 交流380、220、24V 直流220、110V 3、额定频率 50(60)Hz 4、水平母线额定电流
