手动截止阀
产品型号：J/L11W
产品引用标准：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产
重要性能规范：
公称压力：PN≤1.6Mpa 适用介质：水、油、酸 适用温度：T≤180℃
产品结构特点：
硅溶胶细密铸造不锈钢阀体、阀盖
适用于水、油、汽及某些腐蚀性流体介质
常温额定工作压力为200PSI（1.6Mpa）

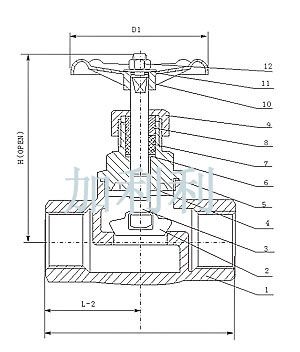

重要零件的材料说明：
ITEM
部件
材质
1
阀体
CF8/CF8M
2
闸瓣
304/106
3
阀杆
316
4
阀盖
CF8/CF8M
5
密封垫
PTFE
6
平垫
304/106
7
填料
PTFE
8
压环
304/106
9
压盖
CF8/CF8M
10
手轮
ALUMNUM ALLOY
11
铭牌
ALUMNUM ALLOY
12
螺母
304
重要形状尺寸：
SIZE
d
L
D1
H
Cv FACTORY
1/2"
15
66
70
100
3.8
3/4"
20
80
70
106
7.0
1"
25
90
80
118
11.0
1-1/4"
32
105
100
134
21.0
1-1/2"
40
120
100
152
29.0
2"
50
141
110
172
50.0
以上所有资料仅供参考，详细情况可以电话咨询！
