压力表

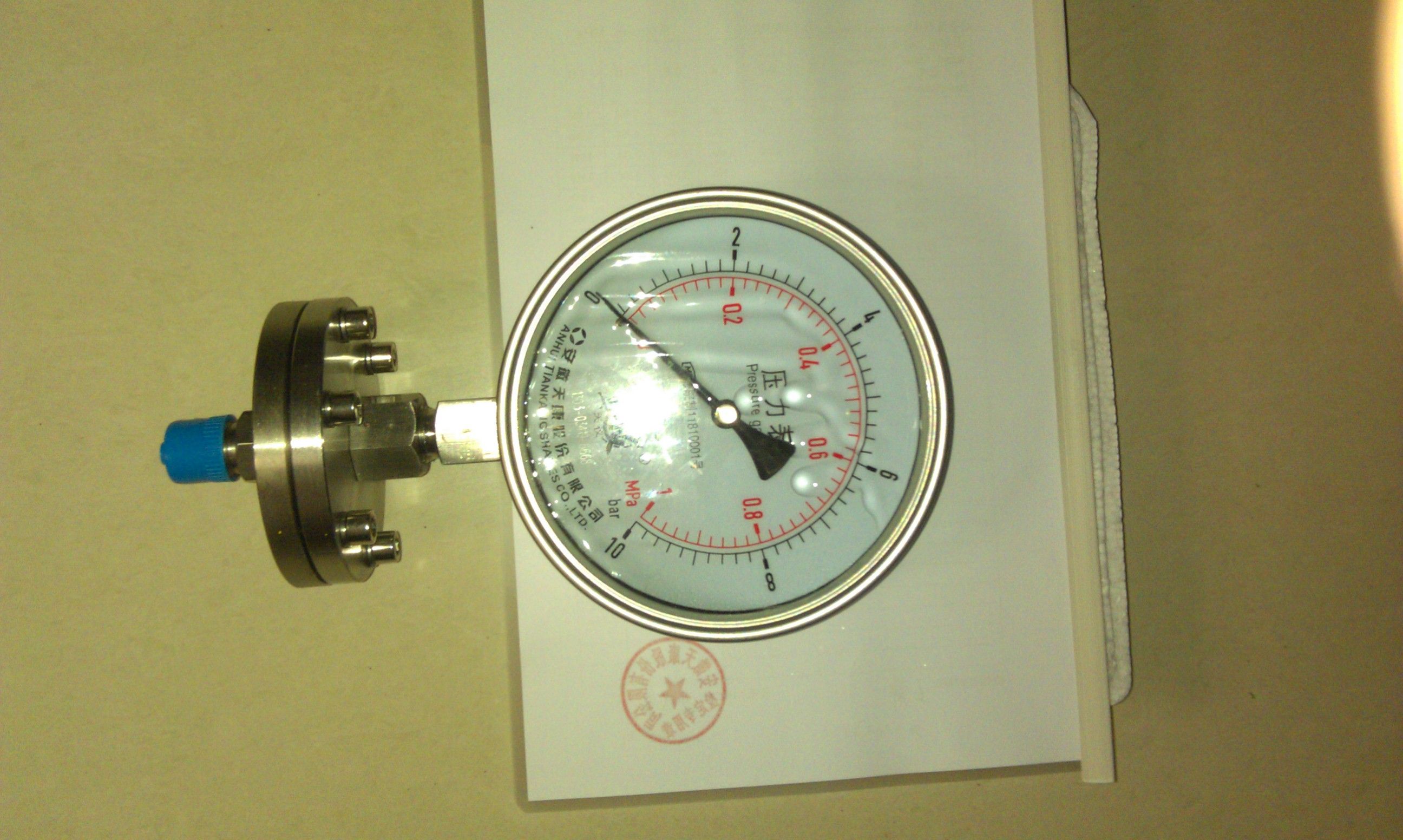

YMN系列隔膜式耐振压力表

标签:系列,隔膜,压力,压力表 时间:2024年03月29日 阅读118







1、安徽天康隔膜耐震压力表概述     天康隔膜式压力表是由膜片隔离装配和配用压力表两大部分组成。广泛应用于石油、化工、医药、食品、造纸等行业测量具有强腐蚀性、高粘度、易结晶及含有固体颗粒的液体介质压力。   天康耐振隔膜式压力表因为其配用表采用耐用压力表故有用地消弭了介质脉动和环境振动所产生的影响,使仪表指示稳固、可靠,同时亦进步了仪表的使用寿命。

2、规格示意
3、安徽天康隔膜耐震压力表技术参数 产品型号 YML-100
YML-150 YNML-100
YNML-150 YMF-100
YMF-150 YNMF-100
YNMF-150 公称直径 螺纹连接
M20×1.5 发兰连接
(按GB9113-88) 测量范围(Mpa) 0~0.1; 0~0.16; 0~0.25; 0~0.4; 0~0.6;
0~1;  0~1.6;  0~2.5;  0~4;  0~6; 使用环境条件 温度-40~70.C; 相对湿度≤85% 耐振等级 V.H.3 V.H.4 V.H.3 V.H.4 隔离表头 公称直径 Φ100;  Φ150     别 一 般 耐 振 一 般 耐 振 精度等级 1.5; 2.5 隔离装配 法兰材料 1Cr18Ni9Ti 膜片材料 不锈钢 、316L, 316LL,哈氏合金、等 添补工作液 甲基硅油、甘油等 4、形状尺寸 型 号 D H h 0~0.16Mpa 0.25~6Mpa D' d k n-d D' d k n-d YML-100
YNML-150 Φ100 138 24 Φ92       Φ92       YML-100
YNML-150 Φ150 162 24 Φ92       Φ92       YMF-100
YNMF-150 Φ100 117 20 Φ140 Φ76 Φ100 4-Φ18 Φ140 Φ76 Φ100 4-Φ18 YMF-100
YNMF-150 Φ150 141 20 Φ140 Φ76 Φ100 4-Φ18 Φ140 Φ76 Φ100 4-Φ18
