桥架

网格桥架

标签:网格 时间:2024年03月28日 阅读99


材料:

Q235B钢材 / 304不锈钢 / 316不锈钢 / 316L不锈钢

表面:

电镀锌 – 锌层厚度10um以上德龙驾驶室,适合于室内使用。
热镀锌 – 锌层厚度60um以上,适合于室外使用。
电抛光 – 适用于不锈钢材质表面处理。
喷 塑 – 适合于需要彩色的场合。

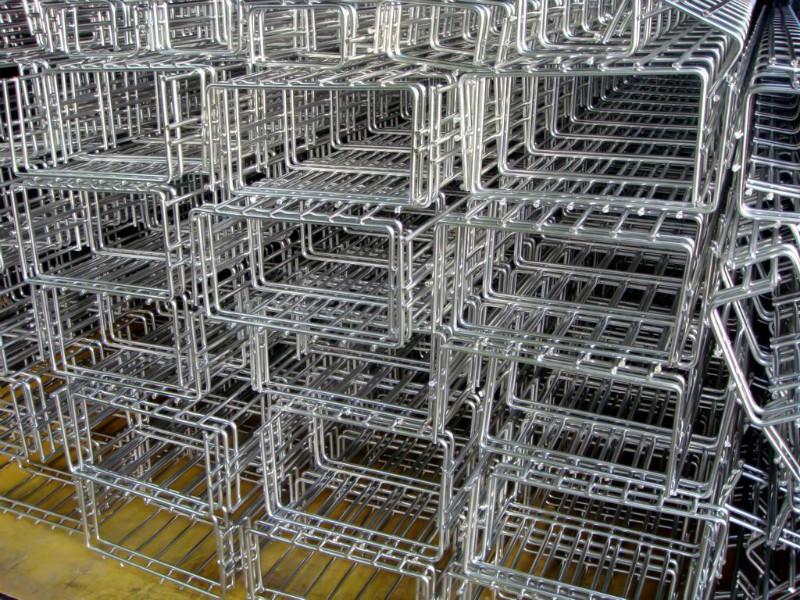

钢网桥架

  用途:适用于电力、通讯电缆布线. 是做为传统桥架的 延伸!

  1). 范围

  钢网桥架的材料和性能符合本规范

  工艺:

  电缆桥架原材料为钢丝演艺公司,经焊接后成型,最后进行表面处理。

  表面处理:

  1. 电镀锌 适用于室内安装;

  2. 热镀锌锌层厚度,在60到80微米之间;

  3. 不锈钢( 201 202 304 316 316L)



  规格::

  钢网桥架规格(宽度和高度)

  规格命名:“ CF ” + 长度 + “ / ”+ 宽度 比如:CF105/300、CF105/200等

  1. 电缆桥架的尺寸是指桥架内部尺寸

  2. 桥架高度为 30mm, 54mm, 80mm, 105mm 和 150mm

  3. 桥架宽度为30mm 和 54mm的,其宽度为50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm, 500mm和 600mm

  4. 桥架高度为105mm和150mm的,其宽度为100mm, 150mm, 200mm, 300mm 400mm 和500mm

  5. 所有电缆桥架的长度为3000mm

  特点:

  <1>提高了系统升级和维护能力新疆人事考试,为升级留欧余地.

  <2>在综合布线系统可以灵活应用百度关键词排名,适用于布线桥架的上下走线.

  <3>线路和设备的检修非常快速安全.

  <4>节省了二次重复投资的昂贵成本.

  <5>自重仅是传统桥架的1/5.

  <6>比传统桥架节省2/3的安装时间.

  <7>布线系统和周边生产环境更清洁,卫生和美观.

  <8>网状的机构使它的散热更好,有效的延长线缆的使用寿命.

型号(以电镀锌为例)高度(mm)宽度(mm)长度(mm)直径
CM25-50-3000-5-EZ255030005
CM25-75-3000-5-EZ75
CM25-100-3000-5-EZ100
CM25-150-3000-5-EZ150
CM25-200-3000-5-EZ200
CM25-300-3000-5-EZ300
CM25-400-3000-5-EZ400
CM50-50-3000-5-EZ505030005
CM50-100-3000-5-EZ100
CM50-150-3000-5-EZ150
CM50-200-3000-5-EZ200
CM50-300-3000-5-EZ300
CM50-400-3000-5-EZ400
CM50-450-3000-5-EZ450
CM50-500-3000-5-EZ500
CM50-600-3000-5-EZ600
CM75-100-3000-5-EZ7510030005
CM75-150-3000-5-EZ150
CM75-200-3000-5-EZ200
CM75-300-3000-5-EZ300
CM75-400-3000-5-EZ400
CM75-450-3000-5-EZ450
CM75-500-3000-5-EZ500
CM75-600-3000-5-EZ600
CM100-100-3000-5-EZ10010030005
CM100-150-3000-5-EZ150
CM100-200-3000-5-EZ200
CM100-300-3000-5-EZ300
CM100-400-3000-5-EZ400
CM100-450-3000-5-EZ450
CM100-500-3000-5-EZ500
CM100-600-3000-5-EZ600
CM150-300-3000-5-EZ15030030005
CM150-400-3000-5-EZ400
CM150-450-3000-5-EZ450
CM150-500-3000-5-EZ500
CM150-600-3000-5-EZ600
CM200-200-3000-5-EZ20020030005
CM200-300-3000-5-EZ300
CM200-400-3000-5-EZ400
CM200-450-3000-5-EZ450
CM200-500-3000-5-EZ500
CM200-600-3000-5-EZ600
